[Quartus II] Nios II EDSのインストール

Nios II EDS 9.0がようやくインストールできました。
先日ダウンロードしたときはファイルが壊れていたのですが、FirefoxではなくInternet Explorerでダウンロードしたら正常にダウンロードできました。
ブラウザの違いなのかどうかは不明ですが。

[SystemC] VCDからWLFへの変換

SystemCの入門書を読みつつ、サンプルコードを実行して学習しています。
波形表示用にVCDを出力できますが、そのままではModelSimでは表示してくれません。
ModelSimをインストールするとvcd2wlfというコマンドがインストールされますので、それを使うとVCDをWLFに変換できます。

使い方は

    vcd2wlf <入力VCDファイル名> <出力WLFファイル名>

です。

[verilog-mode] verilog-library-extensions

verilog-modeのAUTOINST使用時にC-c C-aを実行したときに、下記のエラーが表示された場合の対処。
AUTOINSTでインスタンスしようとするモジュールを含むファイルが見つからない場合に発生します。

top.v:6: Can't locate sample module definition
    Check the verilog-library-directories variable.
    I looked in (if not listed, doesn't exist):
        c:/cygwin/home/user/verilog.top.v

ファイルの拡張子が.vではないために見つからない場合は、ファイルの最後に、verilog-library-extensionsを追加します。
たとえば、Quartus IIのEDA Netlist Writerは、拡張子.voというファイルを作成します。
そのモジュールをAUTOINST対象にするには下記の行を追加します。

// Local Variables:
// verilog-library-extentions:(".v" ".vo")
// End:

[Quartus II] Quartus II v9.0のインストール

Quartus II version 9.0が公開されました。
ここからダウンロードできます。

Quartus IIとModelSim-Alteraはインストールできたのですが、Nios II EDSはダウンロードしたファイルが壊れているようでインストールできていません。
2回ダウンロードしてもダメだったので、後日再挑戦しようと思います。

[SWIG] SWIGの導入

モダンPerl入門の第8章を読みましたが、XS言語を使って本格的にC言語とPerlの連携をするのは敷居が高そうです。

代わりに、簡単にスクリプト言語とC言語の連携をするツールのSWIG (Simplified Wrapper and Interface Generator)をインストールしてみました。
Perlだけではなく、Tclなどの他のスクリプト言語とも連携可能です。

マニュアルを読んでいますが、使い方は簡単です。
下記のC言語のコードexample.cをTclからアクセスしたいとします。

int fact(int n) {
  if (n <= 1) return 1;
  else return n*fact(n-1);
}

int my_mod(int n, int m) {
  return (n %m);
}

SWIGに入力するファイルexample.iを作成します。

%module example
%{

%}

extern int    fact(int);
extern int    my_mod(int n, int m);

下記コマンドでラッパーファイルexample_wrap.cを作成します。

swig -tcl example.i

example.cとexample_wrap.cをコンパイルして、example.dllを作成します。

gcc example.c example_wrap.c -shared -ltcl -o example.dll

loadコマンドでexample.dllを読み込めば、example.cで定義された関数factとmy_modが呼び出せます。

$tclsh
% load example.dll
%fact 5
120
% my_mod 10 3
1
%

同じコードをPerlから呼び出すには、swigコマンド実行時のオプションを変えます。

swig -perl example.i

gccでコンパイルしてDLLファイルを作成するのも同じです。
Perlのディレクトリ名は環境に合わせて変更する必要があります。

gcc example.c example_wrap.c -shared -I/usr/lib/perl5/5.10/i686-cygwin/CORE \
    -L/usr/lib/perl5/5.10/i6868-cygwin/CORE -lperl -o example.dll

PerlコードからはuseコマンドでDLLを読み込めば関数を呼び出せます。

#! /usr/bin/perl -w
use strict;
use example;

print example::fact(5), "\n";
print example::my_mod(10, 3), "\n";

[Quartus II] Quartus IIでTkを使用する

Quartus IIでは、Tcl/Tkを使ってGUIを作成できます。
Quartus II Command-Line and Tcl API Helpに下記のサンプルがあります。
注意点として、最初にinit_tkを呼ぶ必要があります。

init_tk

# トップレベルの作成、タイトル追加
toplevel .top
wm title .top "Hello World"

# ウィジェット追加
button .top.hello -text Hello -command { puts "Hello, World!" }
pack .top.hello -padx 20 -pady 10

# tkwaitを実行することで、作成されたウィンドウがクローズされるまで
# 実行されます
tkwait window .top

上記のコードをhello.tclという名前で保存し、Tools→Tcl Scriptsから実行すると、Hello Worldというボタンが表示されます。

[SyetemVerilog] SystemVerilog for Design (1)

SystemVerilog for Designを一通り読み終えたので、コードを書きつつModelSimを使ってSystemVerilogを勉強していこうと思います。

まずは、Chapter 2で出てくるpackageです。
definitionsというパッケージをdefinitions.sv内に定義します。
package definitions;
parameter VERSION = "1.0";

typedef enum {ADD, SUB, MUL} opcodes_t;

typedef struct {
logic [31:0] a, b;
opcodes_t opcode;
} instruction_t;

function automatic [31:0] multiplier (input [31:0] a, b);
return a * b;
endfunction // multiplier
endpackage // definitions

パッケージdefinitionsの定義を使用するモジュールALMをALU.svに記述します。

module ALU (
            input  definitions::instruction_t IW,
            input  logic clock,
            output logic [31:0] result
            );

   always_ff @(posedge clock) begin
      case(IW.opcode)
        definitions::ADD : result = IW.a + IW.b;
        definitions::SUB : result = IW.a - IW.b;
        definitions::MUL : result = definitions::multiplier(IW.a, IW.b);
      endcase // case (IW.opcode)
   end
endmodule // ALU

最後に、単純なテストベンチをALU_test.svに記述します。

import definitions::*;

module ALU_tb;
   parameter PERIOD  = 10;

   logic clock;
   instruction_t IW;
   wire [31:0] result;

   initial begin
      clock      = 1'b0;
      IW.opcode  = ADD;
      IW.a       = 32'b0;
      IW.b       = 32'b0;

      repeat (5) @(negedge clock);

      IW.a                        = 32'hdeadbeef;
      IW.b                        = 32'b1;

      @(negedge clock) IW.opcode  = SUB;
      @(negedge clock) IW.opcode  = MUL;
      @(negedge clock);

      #1 $finish;
   end

   always #(PERIOD/2)
     clock <= ~clock;

   ALU DUT ( .* );
endmodule // ALU_tb

ModelSimでは、下記のコマンドでコンパイル・実行します。-svオプションをつけることで、SystemVerilogキーワードを認識してくれます。

vlib work
vlog -sv definitions.sv ALU_test.sv ALU.sv
vsim -c -do "add wave *; run 1us" ALU_tb

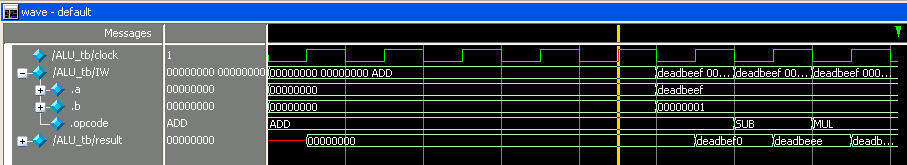

波形は下図のようになります。
enumで宣言したopcodes_t型の変数は、enum定義のまま表示されているので分かりやすいです。

[Verilog] ModelSimでのデフォルト基数を変更する

ModelSimをインストールしたディレクトリにあるmodelsim.ini内のDefaultRadix設定を変えることで、波形表示時のデフォルト基数を変更できます。
たとえば、デフォルトを16進数にしたい場合は、下記のように設定します。

DefaultRadix = hex

多ビットの信号については波形表示時に毎回16進数に変えていたのですが、これでその手間が省けるようになりました。

モダンPerl入門

モダンPerl入門を買ってきました。
XS言語の部分に特に興味があります。
少しずつ読んでいこうと思います。

SystemC 2.2.0のインストール

SystemCも勉強しようと思い、Cygwin上にSystemCをインストール。

インストールの手順は、コーヒーを飲みながら検証の話でもさんのブログを参考にしました。
Hello, Worldの実行確認ではエラーが出てしまったのですが、bambooflow @WikiさんのWikiを参考にして解決できました。
